[Android/Compose] 최소 터치 타겟 사이즈에 대해서 알아보기

[Background]

개발을 하던 중 디자인을 따르기 위해서 작은 버튼을 만들었는데 분명 나는 버튼 밖에 있는 공간을 클릭하고 있는데 버튼이 클릭되는 이상한(?) 현상을 발견해서 왜 이런 일이 일어나는지 한참을 조사해 봤습니다.

찾아본 결과 Android 내부에서 버튼, 스위치, 체크 박스 같이 클릭이 되는 Component의 클릭 사이즈를 일부로 키워서 개발자가 아무리 작게 만들어도 사용자가 쉽게 클릭할 수 있도록 제한을 걸어두고 있었다.

설정된 값은 48.dp x 48.dp로 생각보다 클릭이 가능한 범위가 매우 크다고 느껴서 이 제한을 풀 수 있는 방법을 찾아보게 되었다.

[실제 코드]

한번 버튼을 권장 사이즈보다 작은 20.dp로 만들어보고 실제로 어느 정도가 클릭 범위인지 확인해 보겠습니다.

Box(modifier = Modifier.fillMaxSize(), contentAlignment = Alignment.Center) {
    Button(
        modifier = Modifier
            .size(20.dp)
            .background(Color.LightGray),
        onClick = {}
    ) {
        Icon(imageVector = Icons.Filled.Add, contentDescription = "")
    }

		Canvas(modifier = Modifier.size(48.dp)) {
		    drawRect(color = Color.Red, style = Stroke(width = 1f))
		}
}

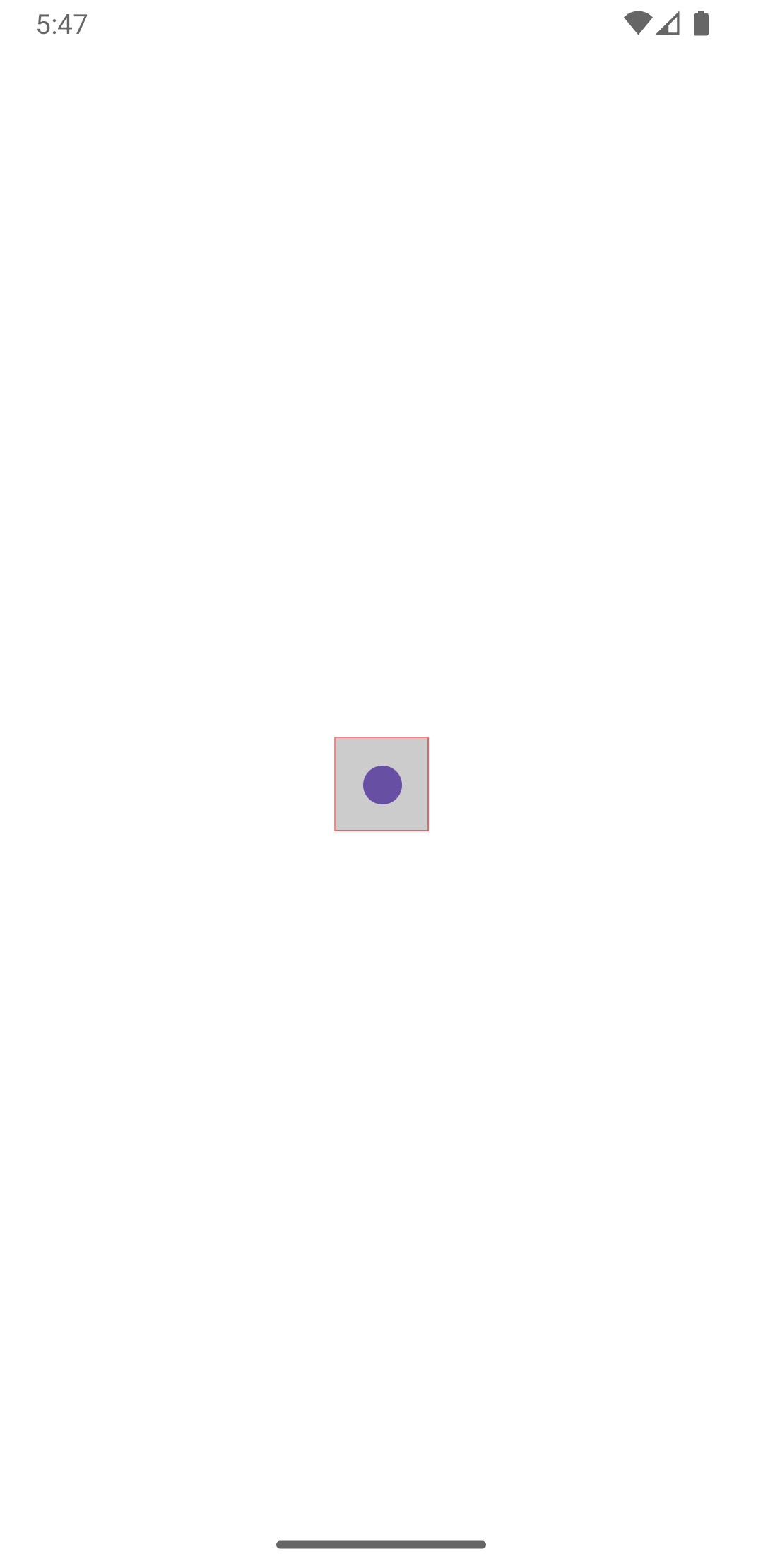

저 회색 부분이 실제로 클릭되는 부분으로 Canvas로 48.dp x 48.dp 사각형을 그려본 결과 딱 맞는 걸 보실 수가 있습니다.

내부 코드를 확인해 보니깐 Button을 Surface을 통해서 구현하는데, Surface 내부에 minimumInteractiveComponentSize이라는 Modifier Extension이 있습니다.

fun Surface(
    onClick: () -> Unit,
		...
) {
    CompositionLocalProvider(
        LocalContentColor provides contentColor,
        LocalAbsoluteTonalElevation provides absoluteElevation
    ) {
        Box
            modifier = modifier
                .minimumInteractiveComponentSize()
                ....
        ) {
            content()
        }
    }
}



내부를 보니깐 LocalMinimumInteractiveComponentEnforcement이라는 compositionLocal이 있고 마침 minimumInteractiveComponentSize이 DpSize(48.dp, 48.dp)로 이거라고 생각하고 저 값을 false로 바꿔봤습니다.



fun Modifier.minimumInteractiveComponentSize(): Modifier = composed(
     ....
) {
    if (LocalMinimumInteractiveComponentEnforcement.current) {
        MinimumInteractiveComponentSizeModifier(minimumInteractiveComponentSize)
    } else {
        Modifier
    }
}





MaterialTheme {
    CompositionLocalProvider(
        LocalMinimumInteractiveComponentEnforcement provides false
    ) {
        Box(modifier = Modifier.fillMaxSize(), contentAlignment = Alignment.Center) {
            Button(
                modifier = Modifier
                    .size(20.dp)
                    .background(Color.LightGray),
                onClick = {}
            ) {
                Icon(imageVector = Icons.Filled.Add, contentDescription = "")
            }
            Canvas(modifier = Modifier.size(48.dp)) {
                drawRect(color = Color.Red, style = Stroke(width = 1f))
            }
        }
    }
}

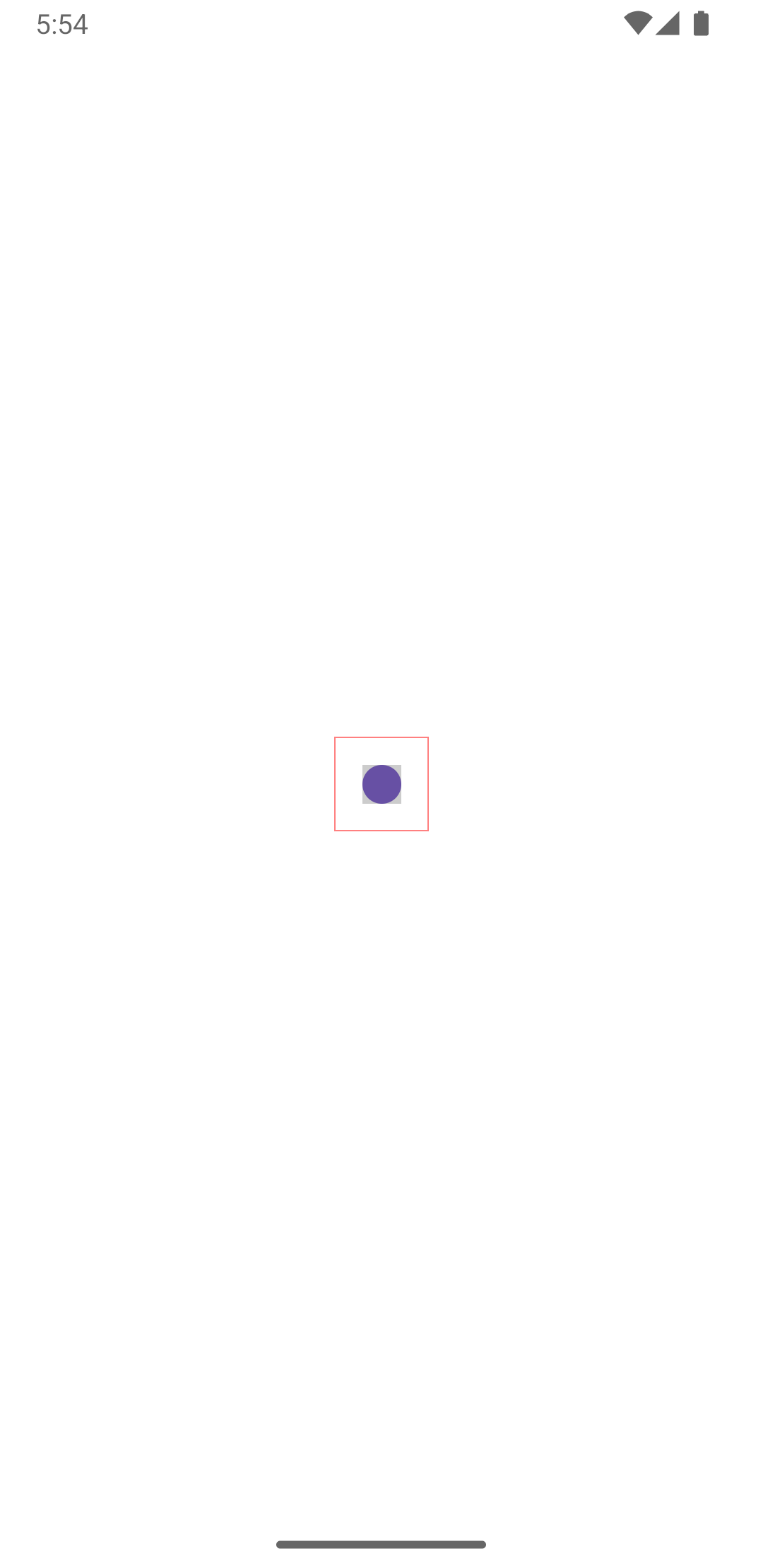

회색 부분이 줄어들면서 클릭 범위를 줄였다고 생각했지만 여전히 저 빨간색 테두리 안이면 클릭이 됐습니다.

이는 오로지 layout만 영향을 주는 것으로 일종의 Padding이라고 생각하시면 됩니다. 클릭 범위 내에 다른 Component와 겹쳐서 클릭이 안 되는 상황을 가정한 것 같습니다.

실제로 클릭 범위를 관여하고 있는 녀석은 LocalViewConfiguration으로 내부 코드를 보면 이와 같습니다.



interface ViewConfiguration {
    ...
    /**
     * The minimum touch target size. If layout has reduced the pointer input bounds below this,
     * the touch target will be expanded evenly around the layout to ensure that it is at least
     * this big.
     */
    val minimumTouchTargetSize: DpSize
        get() = DpSize(48.dp, 48.dp)
}

val이기 때문에 저 값을 바꿀 수는 없어서 적용이 되는 부분만 찾는다면 직접 구현해서 클릭 범위 제한을 벗어날 수 있다고 생각했습니다.

이 minimumTouchTargeSize가 사용되는 부분까지 천천히 들어가 보자면 가장 먼저 Modifier.clickable부터 시작이 됩니다. (불필요한 부분은 ….으로 대체했습니다)

fun Modifier.clickable(
    ....
) = inspectable(
    ....
) {
    Modifier
        ....
        .then(ClickableElement(interactionSource, enabled, onClickLabel, role, onClick))
}



여기서 ClickableElement가 ClickableNode을 만들어준다,



private class ClickableElement(
    ....
) : ModifierNodeElement<ClickableNode>() {
    override fun create() = ClickableNode(
        interactionSource,
        enabled,
        onClickLabel,
        role,
        onClick
    )
    ....
}



Node란 Compose가 화면을 그리기 위해 Component 한 개의 정보를 담아두는 일종의 Building block이다. 이 Node들이 Component Tree을 만들어서 화면을 구성한다.

private class ClickableNode(
     ....
) : AbstractClickableNode(interactionSource, enabled, onClickLabel, role, onClick) {
    override val clickableSemanticsNode = delegate(
        ClickableSemanticsNode(
            enabled = enabled,
            role = role,
            onClickLabel = onClickLabel,
            onClick = onClick,
            onLongClick = null,
            onLongClickLabel = null
        )
    )
}



그리고 Clickable Node는 ClickableSemanticNode을 만들어주는데

private class ClickableSemanticsNode(
    ....
) : SemanticsModifierNode, Modifier.Node



얘가 SemanticsModifierNode라는 interface을 상속받고

interface SemanticsModifierNode : DelegatableNode {
    ....
    /**
     * Add semantics key/value pairs to the layout node, for use in testing, accessibility, etc.
     *
     * The [SemanticsPropertyReceiver] provides "key = value"-style setters for any
     * [SemanticsPropertyKey]. Additionally, chaining multiple semantics modifiers is
     * also a supported style.
     *
     * The resulting semantics produce two [SemanticsNode] trees:
     *
     * The "unmerged tree" rooted at [SemanticsOwner.unmergedRootSemanticsNode] has one
     * [SemanticsNode] per layout node which has any [SemanticsModifierNode] on it.  This
     * [SemanticsNode] contains all the properties set in all the [SemanticsModifierNode]s on
     * that node.
     *
     * The "merged tree" rooted at [SemanticsOwner.rootSemanticsNode] has equal-or-fewer nodes: it
     * simplifies the structure based on [shouldMergeDescendantSemantics] and
     * [shouldClearDescendantSemantics].  For most purposes (especially accessibility, or the
     * testing of accessibility), the merged semantics tree should be used.
     */
    fun SemanticsPropertyReceiver.applySemantics()
}

internal fun Modifier.Node.touchBoundsInRoot(useMinimumTouchTarget: Boolean): Rect {
    if (!node.isAttached) {
        return Rect.Zero
    }
    if (!useMinimumTouchTarget) {
        return requireCoordinator(Nodes.Semantics).boundsInRoot()
    }

    return requireCoordinator(Nodes.Semantics).touchBoundsInRoot()
}



여기서 applySemantics는 SemanticNode을 등록해 주는 tree에 추가해 주는 역할을 하고

touchBoundsInRoot라는 함수가 SemanticNode에 클릭 범위를 정해줍니다.



val minimumTouchTargetSize: Size
   get() = with(layerDensity) { layoutNode.viewConfiguration.minimumTouchTargetSize.toSize() }

/**
 * Returns the bounds of this [NodeCoordinator], including the minimum touch target.
 */
fun touchBoundsInRoot(): Rect {
    if (!isAttached) {
        return Rect.Zero
    }

    val root = findRootCoordinates()

    val bounds = rectCache
    val padding = calculateMinimumTouchTargetPadding(minimumTouchTargetSize)
    bounds.left = -padding.width
    bounds.top = -padding.height
    bounds.right = measuredWidth + padding.width
    bounds.bottom = measuredHeight + padding.height

    var coordinator: NodeCoordinator = this
    while (coordinator !== root) {
        coordinator.rectInParent(
            bounds,
            clipBounds = false,
            clipToMinimumTouchTargetSize = true
        )
        if (bounds.isEmpty) {
            return Rect.Zero
        }

        coordinator = coordinator.wrappedBy!!
    }
    return bounds.toRect()
}



그러면 마지막으로 touchBoundsInRoot가 viewConfiguration으로부터 minimumTouchTargetSize을 받아 SemanticNode의 bound를 설정하는 것을 볼 수가 있습니다.



[WorkAround]

이 클릭 범위를 줄이는 방법은 없지만 돌아서 가는 방법은 있습니다.

수많은 방법이 있지만 제가 봤을 때 가장 간단한 건 Scale을 이용하는 것입니다.

MaterialTheme {
    Box(modifier = Modifier.fillMaxSize(), contentAlignment = Alignment.Center) {
        Button(
            shape = CircleShape,
            modifier = Modifier
                .scale(0.5f)
                .background(Color.LightGray),
            onClick = {
            }
        ) {
            Icon(imageVector = Icons.Filled.Add, contentDescription = "")
        }
        Canvas(modifier = Modifier.size(48.dp)) {
            drawRect(color = Color.Red, style = Stroke(width = 1f))
        }
    }
}

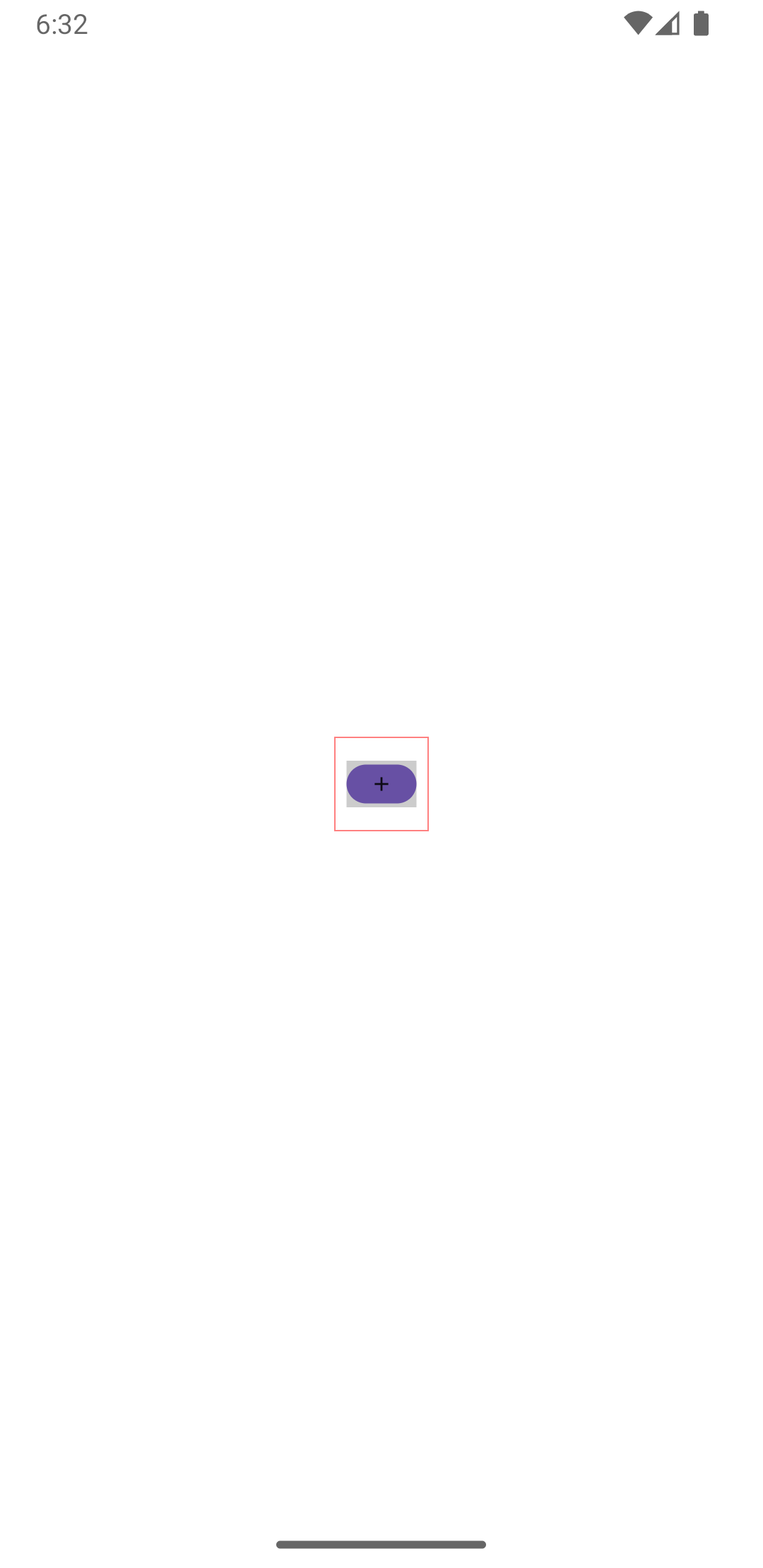

확인해보시면 빨간색 태두리 안을 클릭해도 반응을 없는 것을 볼 수 있습니다.

[마무리]

LocalMinimumInteractiveComponentEnforcement 이름 때문에 얘를 false로 바뀌면 클릭 범위에도 영향을 주는 줄 알았는데 차이가 없어서 한동안 헤매었네요…

제가 직접 코드를 까보니 글에 쓴 것처럼 나왔지만 놓치는 게 있을 수도 있어서 참고용도로 써주세요.
